Руководство по меди высокой чистоты: марки, методы производства, применение и советы по покупке
Менеджер по закупкам недавно сравнил два предложения на медь 4Н и обнаружил, что один поставщик запрашивает почти половину цены другого. Оба материала содержали медь по металлической чистоте 99,99%, но более дешевая партия была переплавлена из обычного проката в неконтролируемой атмосфере, а другая - в вакууме с контролируемым литьем. На бумаге оценки были одинаковыми. В камере напыления или вакуумной печи для пайки поведение было иным.
Медь высокой чистоты – это не единичный продукт. Это набор измеримых характеристик: чистота металла, содержание кислорода, пределы следовых примесей и история процесса. Эти параметры определяют, будет ли медь использоваться при осаждении полупроводников, радиочастотных компонентах, плоских дисплеях или сильноточных разъемах. Понимание того, как они связаны, поможет вам купить правильный сорт, протестировать нужные свойства и избежать бракованной партии.
Большинство ошибок при выборе источников происходит из-за того, что чистоту рассматривают как одно число. Сертификат завода, в котором указано, что медь составляет 99,99%, — это только отправная точка. Следующие вопросы имеют большее значение: как плавилась медь? Каков уровень кислорода? Достаточно ли устойчива структура зерен для вашего процесса? В этом руководстве эти вопросы рассматриваются в том же порядке, в котором их должен задавать инженер по качеству.
Что считается медью высокой чистоты
В промышленности используется обозначение «N» для описания чистоты меди. Число перед N означает количество девяток в содержании меди. Медь 4N состоит из 99,99% меди, а 5Н — из 99,999%. В таблице ниже приведены марки, имеющие значение в производстве электроники.
| Оценка | Содержание меди | Макс. общее количество примесей | Кислородная характеристика | Типичные применения |
|---|---|---|---|---|
| 3Н | 99,9% | около 1000 частей на миллион | Не жестко контролируется | Шинопроводы, кабели, общие проводники |
| 4Н ОФХК | 99,99% | около 100 частей на миллион | Ниже 5 частей на миллион | ВЧ-компоненты, мишени для распыления, паяльная проволока |
| 5Н | 99,999% | около 10 частей на миллион | Контролируемый | Прецизионные мишени PVD, высококачественное соединение проводов |
| 6Н | 99,9999% | около 1 ч/млн | Жесткий контроль | Полупроводниковые межсоединения, предварительное осаждение |
Последние два столбца заслуживают особого внимания. Содержание кислорода и распределение примесей часто являются реальной разницей между двумя материалами одного и того же номинального класса. На практике медь 5N из источника, расплавленного в вакууме, может превосходить медь 6Н из плохо контролируемой линии в процессе осаждения пленки, поскольку тип и распределение дефектов имеют такое же большое значение, как и общее количество примесей.
Почему одного 4N недостаточно
Сертификат 4N указывает только металлическую чистоту. Медь, содержащая 99,99% меди, все еще может содержать значительное количество кислорода, если ее плавили и отливали без защиты от вакуума. Во время вакуумной пайки или напыления этот кислород образует включения или пустоты, которые проявляются в виде дефектов пленки. Бескислородная медь с высокой проводимостью добавляет еще одно требование: содержание кислорода обычно не превышает 5 частей на миллион. Для тонкопленочных и вакуумных применений предел содержания кислорода часто имеет большее значение, чем разница между 4N и 5N.
Коэффициент остаточного сопротивления как показатель процесса
Коэффициент остаточного удельного сопротивления, или RRR, представляет собой отношение удельного сопротивления при комнатной температуре к удельному сопротивлению вблизи абсолютного нуля. Он отражает совокупное воздействие примесей и дефектов кристалла. Отожженная медь высокой чистоты обычно имеет значения RRR от 150 до 250, тогда как специальные марки для ускорителей частиц и прецизионных магнитов могут достигать 500 и более. RRR полезен, поскольку он носит поведенческий, а не аналитический характер: он фиксирует конечное состояние меди после плавки, литья и отжига, поэтому два слитка с идентичными отчетами GDMS все равно могут различаться по RRR. Если поставщик не может предоставить данные RRR, это законная причина запросить более подробную информацию перед принятием решения.
Как производят медь высокой чистоты
Производство начинается с электролитически очищенной катодной меди, чистота которой уже составляет около 99,99%. Для достижения 5N или 6N требуются дополнительные шаги: вакуумная плавка и дегазация для удаления летучих примесей, контролируемое литье во избежание сегрегации, чистая обработка плюс отжиг для предотвращения повторного загрязнения.
Где примеси сохраняются в процессе
Железо, сера, фосфор и серебро могут оставаться в следовых количествах после электролитического рафинирования, а кислород или азот могут повторно вводиться во время плавки, если не контролировать атмосферу в печи. Каждая примесь действует по-своему: кислород снижает проводимость и создает внутреннее окисление, фосфор изменяет характер рекристаллизации, а частицы железа вызывают поверхностные дефекты в осажденных пленках. Таким образом, контроль процесса определяет качество конечного продукта в большей степени, чем сам итоговый анализ.
Общее количество примесей, допустимое для типичных марок меди высокой чистоты
3Н 1000 частей на миллион
4N 100 частей на миллион
5N 10 частей на миллион
6N 1 часть на миллион
Разрыв между 99,9% и 99,9999% на бумаге выглядит небольшим, но позволяет снизить содержание примесей с 1000 частей на миллион до 1 части на миллион.
Вакуумная плавка удаляет цинк, свинец, висмут и другие летучие элементы, которые в противном случае остались бы в виде дискретных включений. Он также защищает расплав от кислорода и азота, которые являются наиболее распространенными источниками повторного загрязнения. После плавления медь отливают в форму заготовок или слитков с использованием методов, уменьшающих усадочные полости и сегрегацию, а последующую прокатку или ковку планируют так, чтобы примеси не возвращались с поверхностей инструментов.
Для первой оценки сертифицированный слиток меди высокой чистоты это самый практичный формат. Слиток можно отследить до конкретной плавки, отобрать образцы для независимого тестирования, а затем прокатать или экструдировать в соответствии с вашими требованиями, что дает вам контроль, а не полагаться на общий складской запас.
Оптовый производитель медных слитков, Компания по производству медных слитков - Ningbo Chuangrun New M Ningbo Chuangrun - производитель медных слитков и компания по производству медных слитков. Наши медные слитки разработаны для прецизионных применений, соответствуют... Просмотреть продукт → Где требуется медь высокой чистоты
Реальное влияние чистоты меди проявляется на этапе применения. При металлизации полупроводниковых межсоединений медь заменила алюминий, поскольку ее более низкое удельное сопротивление улучшает скорость переключения и снижает энергопотребление. Мишени для распыления, используемые для физического осаждения из паровой фазы, требуют строгого контроля чистоты, поскольку примеси из мишени передаются в растущую пленку и становятся дефектами устройства.
Та же логика применима к радиочастотным резонаторам, волноводам и вакуумным электронным устройствам. Медь с низким содержанием кислорода и высоким RRR поддерживает низкое сопротивление внутренних поверхностей, что напрямую приводит к меньшему нагреву и меньшим потерям сигнала на высокой частоте.
Три рынка, определяющие спецификацию
- Производство полупроводников обычно указывается 5N или выше для процессов соединения и барьерного слоя, где металлические загрязнения напрямую влияют на выход продукции.
- Плоский дисплей и солнечная энергия В производстве обычно используются медные мишени от 4N до 5N для прозрачных проводящих слоев и осаждения стопки электродов.
- Новые энергетические системы , включая аккумуляторные батареи для электромобилей и сильноточную зарядную инфраструктуру, полагаются на постоянную проводимость и стабильное контактное сопротивление в шинах, разъемах и модулях.
В каждом из этих случаев покупатель не приобретает медь как товар. Они покупают предсказуемость: одинаковую чистоту, зернистую структуру и реакцию на обработку от партии к партии. Если вы подготавливаете материал для депонирования, медная мишень для распыления с документально подтвержденными данными о чистоте, плотности и размере зерен является подходящей единицей оценки, поскольку она тестирует материал в реальных технологических условиях.

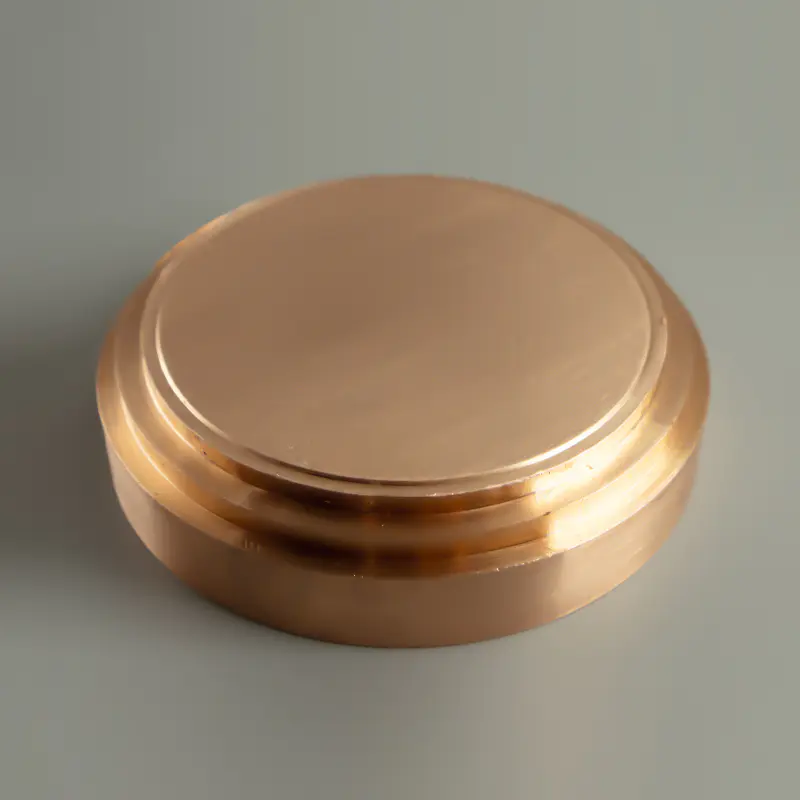

Оптовый производитель медных мишеней, Компания медных мишеней - Ningbo Chuangrun New Ningbo Chuangrun - производитель медных мишеней и компания по производству медных мишеней. Наша медная мишень разработана для прецизионных применений, я ... Просмотреть продукт → Что проверить перед покупкой меди высокой чистоты
Инспекционные документы и методы испытаний
Ищите количественные результаты, а не ярлыки. О металлических примесях следует сообщать с помощью масс-спектрометрии тлеющего разряда (GDMS) или анализа ICP-MS со значениями в частях на миллион для каждого элемента. Кислород и азот следует измерять отдельно с помощью анализаторов горения или синтеза инертных газов, поскольку газовые примеси ведут себя иначе, чем металлические, и требуют другого метода испытаний.
Отслеживание партии и история процесса
На каждом слитке, стержне, трубке или мишени должны быть указаны номера плавки и отливки. Прослеживаемость имеет значение в случае сбоя последующего процесса: отчет о заводе — это первое свидетельство, которое вы предоставите, чтобы понять, неисправен ли материал, инструмент или процесс. Поставщики, работающие в соответствии с ISO9001 и IATF16949, обычно поддерживают эту документацию в качестве стандартной практики.
Механическое состояние и форма
Попросите отожженные или обработанные свойства в зависимости от вашего следующего процесса. Твердость, размер зерна и внутреннее напряжение влияют на поведение обработки и производительность конечного компонента. Форм-фактор столь же практичен: медный стержень подходит для производства, основанного на механической обработке, в то время как формы пластин, труб и мишеней охватывают большинство других направлений.
Оптовый производитель медной катанки, Компания по производству медной катанки - Ningbo Chuangrun New Mater Ningbo Chuangrun является производителем медной катанки и компанией, производящей медную катанку. Наша медная катанка разработана для прецизионных применений, соответствует требованиям ... Просмотреть продукт → Упаковка и хранение
Не стоит недооценивать и упаковку. Медь высокой чистоты медленно окисляется при комнатной температуре во влажном воздухе, окрашивая поверхность в коричневый цвет и образуя непроводящие пленки. Поставщики, которые поставляют продукцию в герметичной упаковке, продутой азотом, или в фольге с влагопоглотителем, показывают, что они разбираются в материале. Если стержень или мишень доставлены с видимыми оксидами, история хранения уже вызывает подозрения.
Покупка у производителя, который контролирует очистку, плавку, литье и обработку на одном предприятии, сокращает время квалификации и обеспечивает стабильность партий под одной крышей. Ningbo Chuangrun New Materials управляет пятью производственными площадками и охватывает всю цепочку внутри компании, что дает клиентам единую точку ответственности за чистоту от расплава до готовой формы и упрощает связь при изменении спецификаций.
Часто задаваемые вопросы
Медь 4N — это то же самое, что бескислородная медь?
№ 4N относится к металлической чистоте 99,99%. Бескислородность — это отдельное ограничение на содержание кислорода. Обычной комбинацией является медь OFHC, которая имеет чистоту 99,99% и практически не содержит кислорода.
Какие методы испытаний подтверждают чистоту меди?
Наиболее надежной комбинацией является GDMS или ICP-MS для металлических примесей и анализ плавления инертного газа на кислород, азот и водород. В полезном отчете каждый элемент указан в частях на миллион, а не только общий показатель чистоты.
Каждому ли приложению требуется медь 6N?
Нет. Более высокая чистота повышает стоимость и усложняет обработку. Большинство электронных компонентов работают с классами 4N или 5N; 6N зарезервирован для наиболее чувствительных полупроводниковых и передовых приложений осаждения, где одна примесь в частях на миллион может изменить производительность устройства.
Почему две партии одного номинального сорта в нашем процессе вели себя по-разному?
Вероятными причинами являются различия в содержании кислорода, зернистой структуре или внутреннем напряжении от предыдущей обработки и отжига. Два материала 4N могут вести себя по-разному, если один был расплавлен в вакууме, а другой нет, поэтому история процесса заслуживает такого же внимания, как и сертификат чистоты.
Почему медь высокой чистоты дороже стандартной меди?
Разрыв в ценах обусловлен оборудованием, энергией и проверками. Вакуумная плавка, контролируемое литье, аналитические испытания с высоким разрешением и более высокая производительность — все это увеличивает затраты. Более высокая чистота также означает меньшую допуск на брак или отклонения от процесса, поэтому производитель принимает на себя больше внутренних доработок перед отправкой материала.
