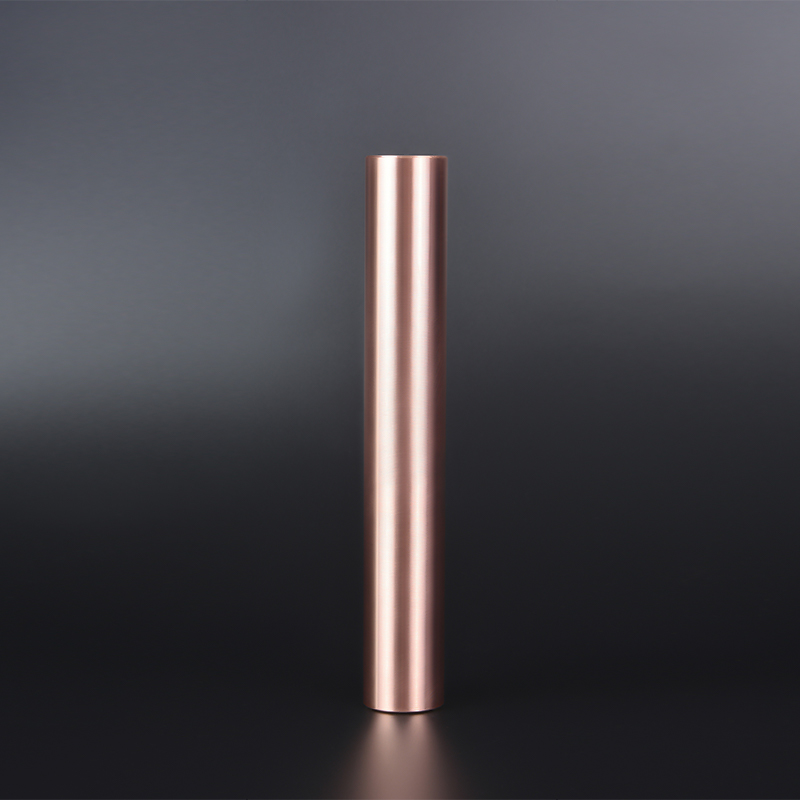

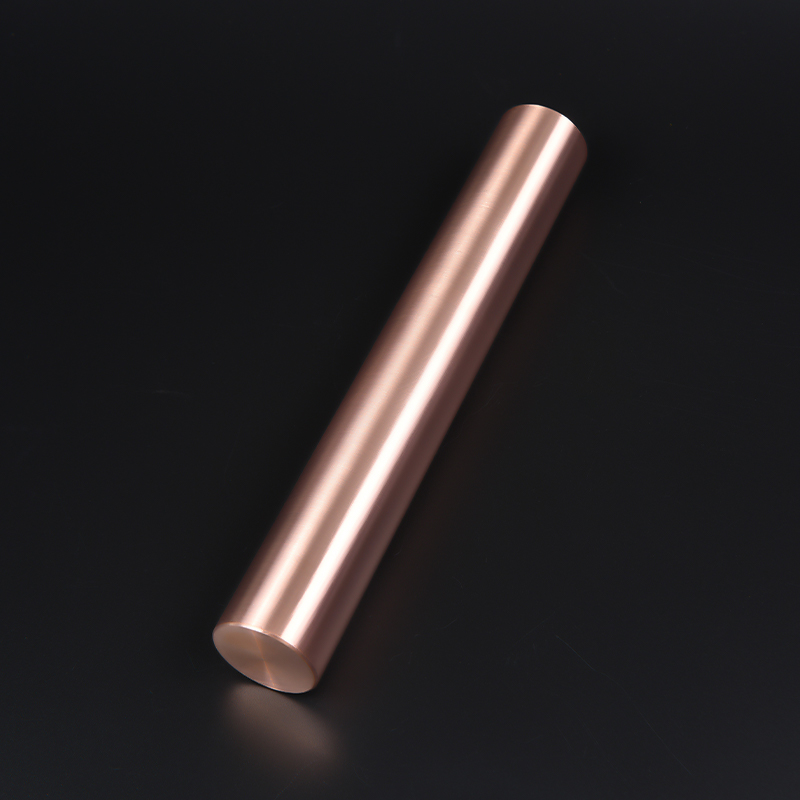

Медный слиток

Чистота: 99,99-99,99999%
Максимальные размеры: 600 мм
Максимальный вес: 3 тонны
Упаковка: Завернута в пленку. Внешние коробки упаковываются в удобные для экспорта деревянные ящики с жемчужным хлопком внутри.
Применение: полупроводники, ЖК-дисплеи

Информация о тестировании чистоты

Слитки меди высокой чистоты представляют собой промышленный базовый материал, изготовленный из электролитической меди, рафинированной и отлитой. Их сверхвысокая чистота отвечает строгим требованиям современной электронной промышленности.

▸Степени чистоты
Доступны различные характеристики: от 99,99% (4N) до 99,99999% (7N). Ключевые элементы-примеси (такие как кислород, сера и металлические примеси) содержатся в количествах от частей на миллион до частей на миллиард, что обеспечивает электропроводность материала и химическую стабильность.

▸Физические характеристики
Максимальный размер: диаметр ≤600 мм (нестандартные комбинации диаметра и высоты доступны по запросу).
Максимальный вес устройства: ≤3000 кг (3 метрические тонны), подходит для крупномасштабного производства и тяжелого оборудования.

▸Профессиональная защитная упаковка

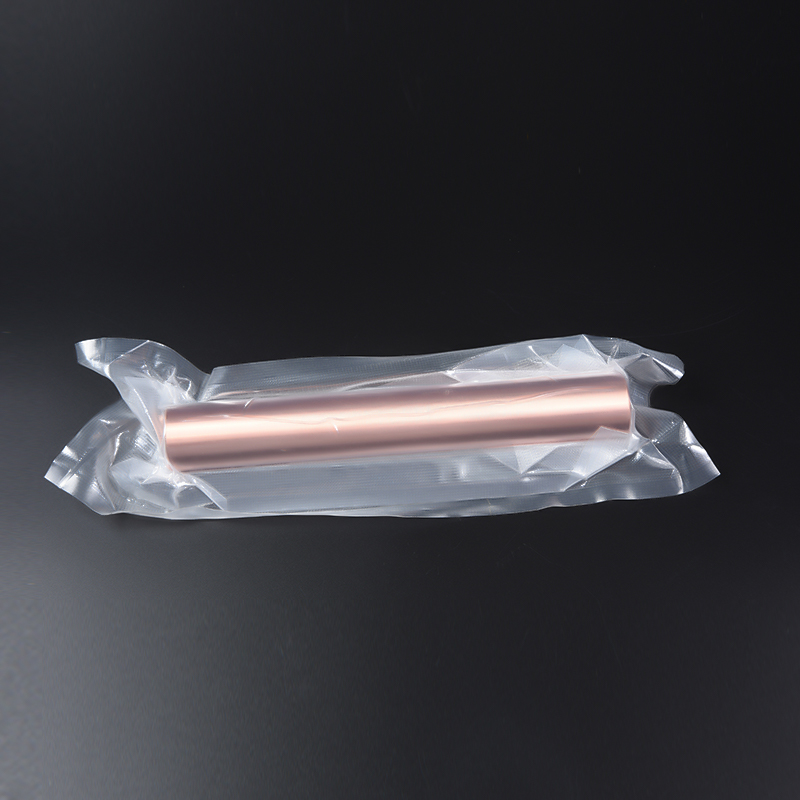

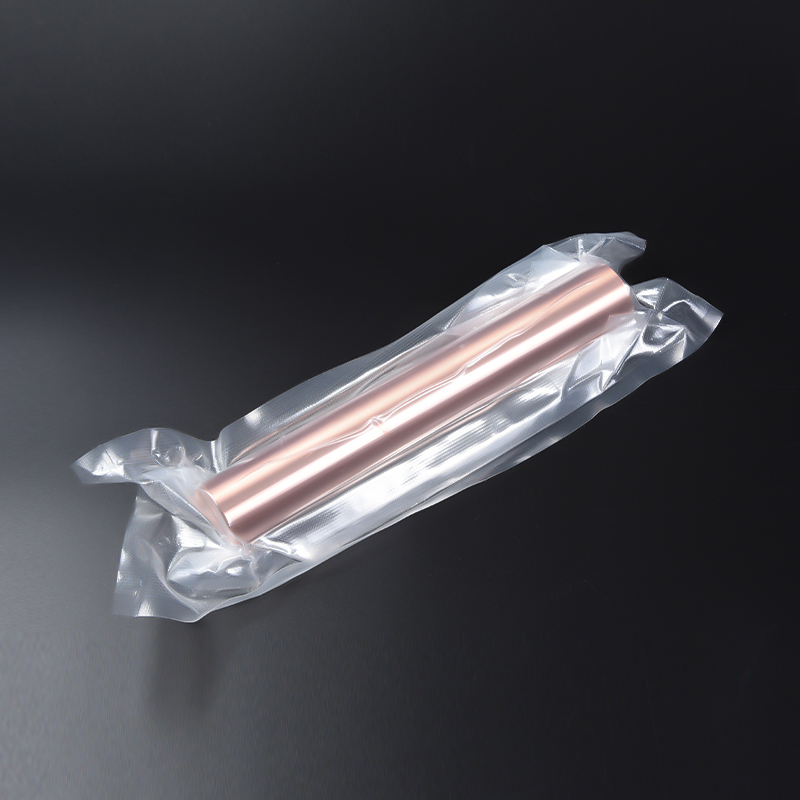

Внутренняя защита: каждый слиток плотно обернут высокопрочной промышленной стретч-пленкой для защиты от царапин, окисления и проникновения влаги.
Амортизирующий слой: подкладка из перламутрового хлопка с прорезями плотно прилегает к корпусу слитка, эффективно поглощая удары при транспортировке. Внешняя упаковка: усиленные экспортные деревянные ящики (термообработанные и сертифицированные по стандарту ISPM15), соответствующие международным транспортным стандартам, обеспечивающие отличную устойчивость к давлению, влагонепроницаемость и устойчивость при штабелировании.

▸Основные приложения
Производство полупроводников: используется в качестве сырья для высокочистых подложек для распыления, соединительных проводов, медных анодов и компонентов вакуумных камер. Чистота напрямую влияет на производительность и производительность чипов.
Плоские дисплеи (LCD/OLED): используются в материалах проводки массивов тонкопленочных транзисторов (TFT), слоях электромагнитного экранирования и высокоточных травленых компонентах, требующих чрезвычайно низкого уровня примесей для предотвращения дефектов дисплея.

КТО МЫ
CRNMC

Ningbo Chuangrun New Materials Co., Ltd. (CRNMC) была основана в июне 2012 года и имеет пять производственных баз по всему Китаю. Мы занимаемся очисткой, плавкой, литьем и обработкой высокочистого титана, никеля, меди, ниобия, кобальта и т. д. и поставляем полный спектр металлов электронного качества, таких как электролитические кристаллы высокой чистоты, слитки, кованые слитки, порошки и пластины.

Наша команда состоит из отраслевых экспертов и предприимчивого штата из 40 профессионалов с металлургическим образованием, каждый из которых занимается индустриализацией высококачественных материалов.

В настоящее время компания завершила создание своей цепочки производства сверхчистых материалов, чтобы обеспечить качество, своевременную доставку и улучшение обслуживания клиентов.

Все сотрудники преданы своему делу и мотивированы и с нетерпением ждут удовлетворения требований клиентов.
