Электродные металлы: виды, степени чистоты и как правильно выбрать
Линия гальванического покрытия, которая меняет поставщиков медных анодов, может перейти от ярких, пластичных отложений к зернистой, хрупкой поверхности за одну смену. Настройки выпрямителя не изменились. Химический состав ванны не изменился. Что изменилось, так это сам металл, а именно несколько сотен частей на миллион фосфора, кислорода или серы, растворившиеся из анода в электролите.
Короткий ответ заключается в том, что электродные металлы отбираются по четырем жестким критериям: насколько хорошо они проводят ток, как они ведут себя в конкретном электролите или плазме, могут ли они загрязнять процесс и можно ли действительно обеспечить требуемую физическую форму и чистоту в установленные сроки. Цена и время выполнения вытекают из этих четырех, а не наоборот.
Что на самом деле должен делать электродный металл
Каждый электрод, независимо от того, находится ли он в гальваническом резервуаре, литий-ионном элементе, камере напыления или электролизной ячейке с расплавленной солью, выполняет одну и ту же основную работу. Он перемещает заряд в среду или из нее, не распадаясь и не изменяя химический состав этой среды. Четыре свойства определяют, сможет ли данный металл выполнить эту работу.
Проводимость определяет баланс напряжения
Отожженная медь проводит примерно 58 МС/м, никель — около 14 МС/м, а титан — около 2,4 МС/м. Этот разброс во многом объясняет практику проектирования электродов. Титан является отличным антикоррозионным материалом, но посредственным проводником, поэтому в анодах со стабильными размерами используется титановая подложка с покрытием из смешанных оксидов металлов, и почему большие титановые электроды часто имеют медный сердечник или прикручиваются к медной шине.
Коррозионное поведение зависит от электролита.
Ни один электродный металл не выдерживает всего. Титан пассивируется в устойчивую оксидную пленку в большинстве окислительных и нейтральных средах, но разрушается в восстановительных кислотах и фторсодержащих растворах. Никель хорошо проявляет себя в горячем гидроксиде калия, поэтому он доминирует в электролизе щелочной воды. Медь в кислой ванне с сульфатом меди растворяется анодно; в этом весь смысл растворимого анода. Ниобий и тантал устойчивы к большинству минеральных кислот и сохраняют стабильность размеров при температуре, поэтому они используются в конденсаторах, электродах химических процессов и других агрессивных средах.
Загрязнение измеряется в частях на миллион.
Электродный металл от металла общего назначения обычно отличает список микроэлементов. Медные аноды предназначены для серы, мышьяка, сурьмы, висмута, железа и, в зависимости от ванны, контролируемого фосфора. По никелю судят по сере и углероду, которые влияют на растворение анода и качество покрытия. Титан для напыления и электрохимического использования в основном оценивается по кислороду, который повышает удельное сопротивление, увеличивает твердость и изменяет способ эрозии металла. Заголовок показателя чистоты 99,99% говорит вам об общей сумме, но не говорит о том, являются ли оставшиеся 0,01% безвредными или фатальными для вашего процесса.

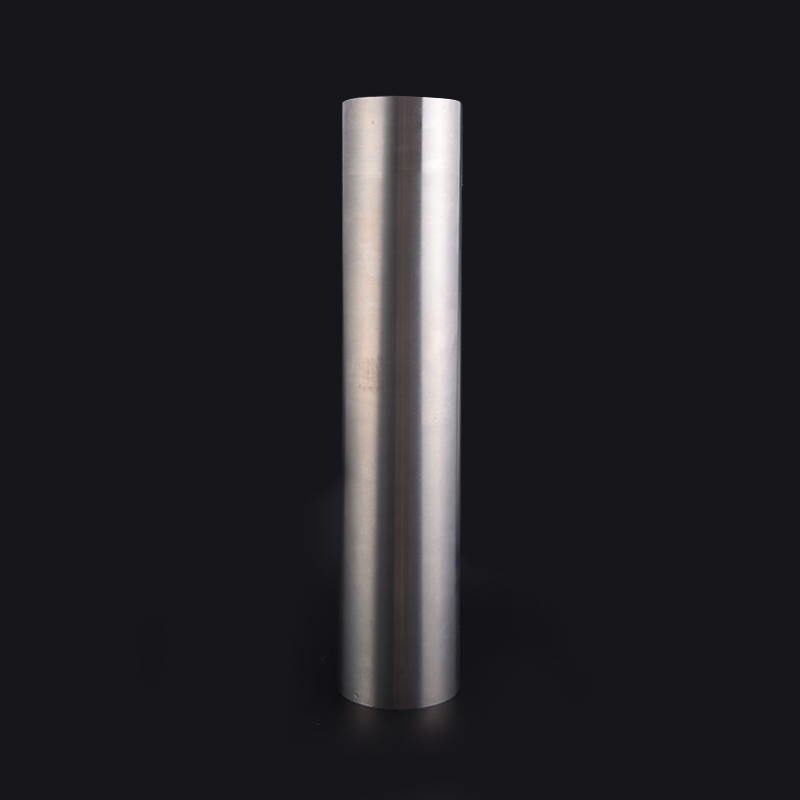

Слитки никеля высокой чистоты для полупроводникового и вакуумного покрытия Слитки никеля высокой чистоты с контролируемыми микроэлементами, настраиваемой резкой и весом до 2 т на слиток, подходящие для осаждения полупроводниковых материалов и вакуумного нанесения покрытий. Посмотреть продукт → Форма и механическая стабильность
Электродные металлы поставляются в виде кристаллов, слитков, заготовок, пластин, листов, стержней, трубок, порошков, частиц, губок и мишеней для распыления. Каждая форма поступает из разных маршрутов процесса и требует своего времени выполнения. Прокатный лист толщиной 6 мм и литой слиток диаметром 100 мм могут иметь один и тот же химический состав, но они не взаимозаменяемы, и спецификация, написанная вокруг одного, не будет заполнена другим.
Степени чистоты: где находится реальная стоимость
Три девятки (99,9%), четыре девятки (99,99%) и пять девяток (99,999%) не являются маркетинговыми уровнями. На каждом этапе удаляется примерно порядок величины примесей, и каждый этап обычно добавляет одну или несколько технологических стадий: электролитическое рафинирование, вакуумную индукционную плавку, электронно-лучевую плавку, вакуумно-дуговую переплавку. Аналитическая работа, необходимая для доказательства результата, имеет тенденцию расти вместе с ним. Вот почему кривая цен скорее крутая, чем линейная.
Монокристаллический титан для полупроводниковых мишеней и аэрокосмических исследований Монокристаллический титан чистотой 99,98–99,99% и настраиваемыми размерами, используемый для распыления мишеней, полупроводниковых пленок и исследований аэрокосмических материалов. Посмотреть продукт → Практическая ловушка заключается в указании показателя чистоты без указания того, как он будет проверяться. Сертификат, в котором указано 99,99%, но не указан метод анализа, чаще всего масс-спектрометрия тлеющего разряда или масс-спектрометрия с индуктивно-связанной плазмой, оставляет без ответа важный вопрос: какие элементы измерялись и при каком пределе обнаружения? Покупатели, имеющие право на материалы для полупроводник или аэрокосмические программы должны запрашивать отчет по каждому элементу, а не сводную цифру.
Кислород является наиболее часто неправильно понимаемой примесью в титане. В мишени для распыления он меняет кристаллическую структуру и профиль эрозии; в подложке он упрочняет поверхность и может сделать ее хрупкой. В случае с медью логика часто работает наоборот, поскольку бескислородная медь не является автоматически лучшим анодом для покрытия: небольшое, контролируемое добавление фосфора улучшает растворение анода и удерживает анодный шлам подальше от катода.
Контрольный список покупателя перед совершением сделки
Большинство отказов электродов связано со спецификациями, написанными до того, как был понятен процесс. Выполните следующие действия по порядку, и остальная часть решения о покупке станет значительно проще.
- Начинайте с электролита, а не с металла. Прежде чем открывать каталог, запишите химический состав, температуру, плотность тока и ожидаемый срок службы.
- Состояние чистоты вместе с аналитическим методом. Запросите список элементов и пределы обнаружения и сохраните этот отчет с номером партии.
- Сопоставьте форму с процессом. Трубка, стержень, пластина и кристалл из одного и того же металла решают разные задачи и требуют разной оснастки и времени выполнения.
- Для мишеней для распыления добавьте в спецификацию размер зерна и текстуру. Равномерное зерно и контролируемая текстура обеспечивают стабильный профиль эрозии и более постоянную толщину пленки.
- Подтвердите систему качества, лежащую в основе сертификата. Сертификация ISO 9001 и IATF 16949, отслеживание партий и документированные испытания на чистоту являются основой для поставок в регулируемые отрасли.
- Подтвердите выборочной партией. Пилотный заказ на производственное оборудование обходится гораздо дешевле, чем переработка всей производственной партии.
Секторы со строгими требованиями приемки, от аэрокосмический компонентов для биомедицинских имплантатов и покрытий для плоских дисплеев, как правило, все шесть этапов передаются поставщику в виде документации. Производитель, который контролирует очистку, плавку, литье и механическую обработку под одной крышей, сокращает этот цикл, поскольку состав и форма остаются внутри одной системы качества, а не передаются между поставщиками.
Медные слитки высокой чистоты для производства полупроводников и дисплеев Слитки меди высокой чистоты от 4N до 7N с низким содержанием кислорода и серы для распыления мишеней, соединительных проводов, проводки TFT и компонентов дисплеев. Посмотреть продукт → Часто задаваемые вопросы
Графитовые электроды дешевле металлических?
Для дуговых печей и слаботочного электролиза графит обычно стоит дешевле. Компромисс заключается в том, что он разрушается, сбрасывает частицы в ванну и заменяется в соответствии с графиком потребления, а не по пределу износа. Электроды с титановым покрытием изначально стоят дороже, но сохраняют свои размеры и срок службы покрытия намного дольше.
Может ли один и тот же металл служить анодом и катодом?
Редко с тем же результатом. Медь действует как анод именно потому, что она растворяется; в той же ванне, что и катод, он будет плакироваться. Титан пассивируется, когда его делают анодным, поэтому он является отличным катодом и подложкой, но плохим растворимым анодом. Там, где необходимы обе полярности, в большинстве конструкций растворимый или каталитический анод сочетается со стабильным инертным катодом.
Всегда ли более высокая степень чистоты работает лучше?
Нет. Это зависит от того, где находится примесь и что должен делать электрод. Контролируемый фосфор улучшает характеристики растворения медных анодов, тогда как кислород в титановой мишени почти всегда вреден. Покупайте по функции и проверенному списку элементов, а не по самому большому номеру в сертификате.
Электродные металлы — это компонентное решение, имеющее последствия для процесса. Выбранный вами металл определяет баланс напряжения, риск загрязнения и срок службы; степень чистоты и аналитический отчет решают, сохранится ли этот выбор в производстве. Сначала укажите функцию, затем проверьте химический состав, и пусть цена вытекает оттуда.
